一、采集技术
设备采集层是系统的基础，绝大部分能耗数据来自该层。该层设备除具有传统的能源计量功能外，还需要支持远程通讯，将现场能耗数据发送至应用管理层。
设备采集层主要由分布在各配电站、高压室、车间配电房和动力车间、供水、供气系统以及用能单位的电力测控装置、智能电表、智能水表、流量表等设备组成，实现各个用电回路或用水管道的数据采集、监测、通讯和远程传输。
H家园智慧能耗云平台实现了对智能表、导轨表、NB-IoT表数据采集技术研发。下面介绍三种采集技术通讯方式。
1.1、智能表
智能表产品遵循相关国际、国内及各行业标准协议规范。
1.DL/T645-1997多功能电能表通信协议；
2.DL/T645-2007多功能电能表通信协议；
3.CJ/T 188-2004 用户计量仪表数据传输技术协议；
4.Q/GDW 376.1-2013 主站通信协议；
5.Q/GDW 1376.1-2013 主站与采集终端通信协议。
终端采集设备：
I型集中器DJGZ23-ECCE16、II型集中器DJGL33-DXC-4G、II型集中
器DJGL33-DXC-2G、MUBS采集器WLM16-I-GW13。
智能表设备：
单相费控智能电能表DDZY208（5(60)A）、DDS102-T1（5(40)A）、DTZY1710（5(60)A）；三相四线费控智能电能表DDZY208（5(60)A）、DTZY1710（5(60)A）、DDZY208（1.5(6)A）、DTZY341（10(40)A）；LXZD型M-Bus湿式光电直读式水表；ZG-D系列智能燃气表。

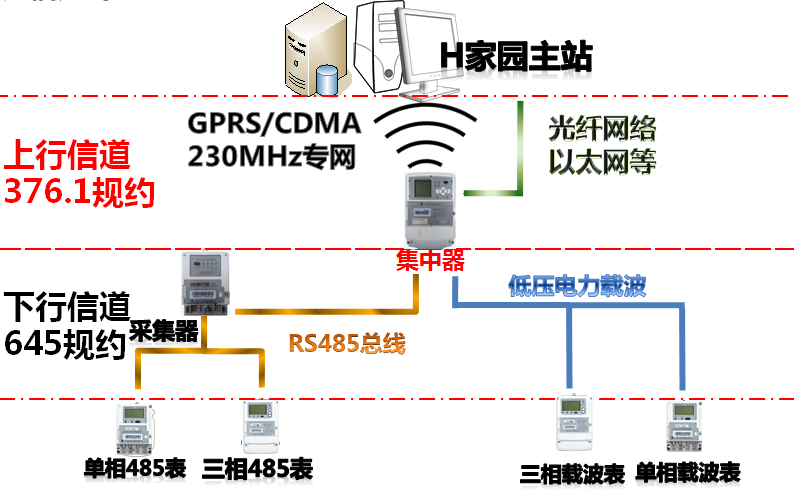

智能表采集流程图
1.2、导轨表
导轨表使用其他协议，比如：DL/T614等，需要使用LS-D3000实现数据透明传输，这是一款使用4G LTE网络的物联网无线通讯数据终端，利用公用的蜂窝网络为用户提供无线长距离数据传输功能。
该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232和RS485接口，可直接连接串口设备，实现数据透明传输功能。产品特点：
1.支持1路RS485、1路RS232、3路IO；
2.支持本地软件配置与维护；
3.支持数据采集、远程管理；
4.支持MODBUS、DL/T645协议；
5.支持阿里云物联网平台；
6.支持自动重连，控制命令下发。

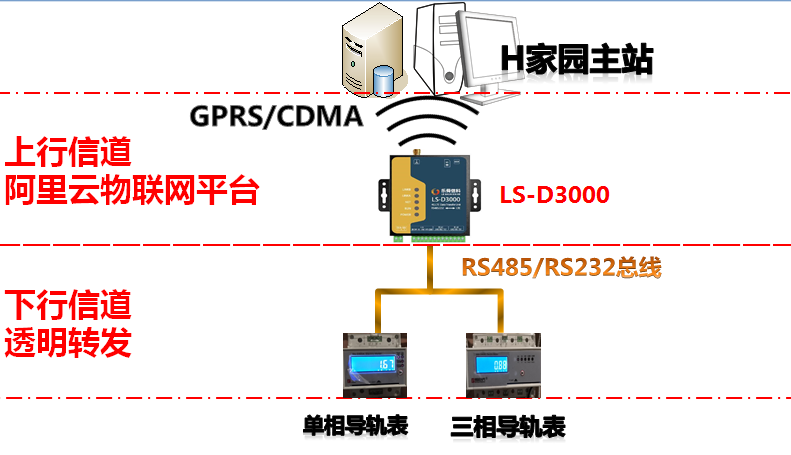

导轨表采集流程图
1.3、NB-IoT表
NB-IoT表符合国网电表技术规范，采用NB-IoT部署远程抄表，只需将含有NB-IoT的模块安装在智能表中，即可与运营商基站实现通信，不需要部署相应的汇聚网关，可实现2级通信组网架构，降低了网络部署工作量，后续扩容也无须考虑网络兼容性的问题。

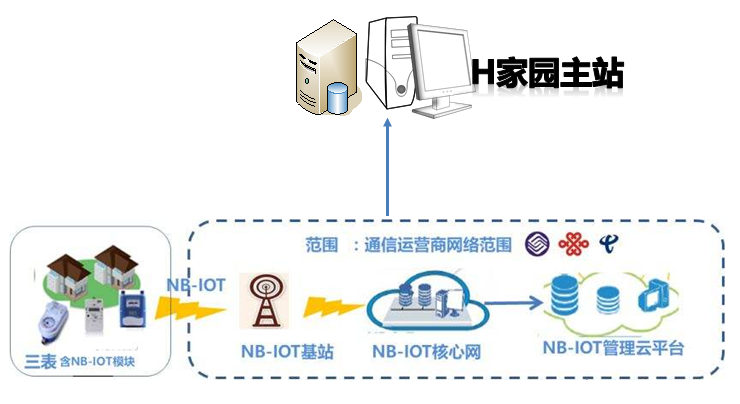

NB-IoT表采集流程图
二、H家园简介
-
H家园智慧能耗云平台提供水电气热能耗设备的自动抄表、自动算费、移动缴费、短信通知、缴费通电、欠费断电、手机查询、损耗分析等基本功能，同时定制提供负荷预测、用电监察等大数据分析服务。系统通过公众号“H家园”提供移动信息查询与处理服务，同时提供房东（出）租房和租客租房功能，并通过电费与租金建立关联，联动管理与控制租金的收费。H家园以安全用电、节能减耗为服务理念，致力于用电管理升级，降低人工成本，提升经济效益，规范用电行为，发现用电隐患，提升用户体验与互动。
